| Bartington数据采集系统与信号调节单元 Data Acquisition and Conditioning Units |
| 各产品与数据采集及信号调节单元的兼容性 | ||||||||||||||||||||
| PSU1 | Magmeter | Spectramag-6 | SCU1 | Mag-03DAM | Decaport | DAS1 | Grad-03ACU | DecaPSU | ||||||||||||
| Mag-13 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||
| Mag648 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||||
| Mag649 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||||
| Mag670 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||
| Mag678 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||||
| Mag679 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||||
| Mag690 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ||||||||||||
| PSU1供电单元 PSU1 Power Supply Unit | ||
| PSU1供电单元可与大多数巴庭顿仪器的磁场传感器兼容使用，作为其便携式电源，并提供经滤波处理的XYZ三轴输出。
传感器的三个输出端均使用9kHz的低通滤波器，根据应用的需要，用户可以通过前置面板选择使用另一截止频率为0.1Hz 的高通滤波器。此供电单元可工作于其内置的可充电电池，如需连续运行，可以通过配套的AC充电适配器由工频电源供电。 典型应用：磁场传感器的基本电力供应。 |
 |
|
| 产品资料下载↓↓ PSU1(中文版) PSU1(英文版) | |||||||||||||||||||
| Magmeter 供电与显示单元 Magmeter Power Supply and Display Units | ||
| Magmeter可作为巴庭顿磁场传感器的便携式电源，提供并显示经低通滤波后XYZ三轴的磁场测量值，低通滤波的截止频率为9kH。根据应用的需要，用户可以通过前置面板选择使用另一截止频率为0.1Hz的高通滤波器。
Magmeter的最大分辨率为0.1μT，借助于Magmeter，用户能够快速的监测磁场。Magmeter含内置的可充电电池，如需连续作业，可通过其配套的AC充电适配器由工频电源供电。 典型应用：快速检查磁场强度。 |
 |
|
| 产品资料下载↓↓ Magmeter(中文版) Magmeter(英文版) | |||||||||||||||||||
| Spectramag-6 数据采集单元 Spectramag-6 Data Acquisition Unit | ||
| 便携式六通道24位数据采集单元(Spectramag-6数据采集单元)是专为同时采集与分析三轴的磁场，振动及声学数据而设计的。磁场传感器，加速度传感器及声学传感器的输出信号可以通入Spectramag-6的六个输入通道进行实时数字化采样。
通过USB接口连接电脑，Spectramag-6可以以10kHz的速率记录数据。其配套的软件可同时采集及显示时域及频域的数据，频域数据的最高频率为3.5kHz，此外，软件中还有对应的滤波及FFT选项可供选用。 典型应用：1、磁场和振动的测量研究；2、 MRI/电子显微镜安装前的现场调查 |
 |
|
| 产品资料下载↓↓ Spectramag-6(中文版) Spectramag-6(英文版) | |||||||||||||||||||
| SCU1信号调节单元 SCU1 Signal Conditioning Unit | ||
| SCU1是一款集电源，数字显示和模拟信号调节为一体的电子设备，可与巴庭顿出品的绝大多数磁场传感器配套使用。它可以作为一个独立的三通道磁场测量仪器使用或作为模数转换的预调节单元。
SCU1可以给一个三轴传感器供电，传感器的输出为模拟电压并由数字液晶显示。X, Y, Z各轴都独立设有截至频率增益和零位都可选的高，低通滤波器。从SCU1的后端输出面板可以选择经调节的(施加增益，零偏和滤波后)或未经调节的XYZ三轴模拟输出信号。 典型应用：精准的实验室磁场测量。 |
 |
|
| 产品资料下载↓↓ SCU1(中文版) SCU1(英文版) | |||||||||||||||||||
| Mag-03DAM数据采集模块 Mag-03DAM Data Acquisition Module | ||
| 此款六通道24位的高分辨率采集单元(Mag-03DAM数据采集模块)是专为长期记录地球磁场或其他含有直流和低频信号的磁场。
Mag-03DAM由电池供电可连接一个或两个磁场传感器，根据所选的工作模式，可选用低通滤波功能。数模转换为16位或24位可选，采样频段及低通滤波器的截至频率均可选。 典型应用：地球磁场的监测。 |
 |
|
| 产品资料下载↓↓ Mag-03DAM(中文版) Mag-03DAM(英文版) | |||||||||||||||||||
| Decaport 模拟接口模块 Decaport Analogue Interface Module | ||
| Decaport模拟接口模块可与如国家仪器公司的PXI系统等的数位转换器进行方便的连接。
该组件可对多达30个的模拟信号进行数字控制调节，最多可连接10个三轴磁通门探头。 典型应用：磁场特征管理；包括地球物理调查在内的所有多传感器应用。 |
 |
|
| 产品资料下载↓↓ Decaport(中文版) Decaport(英文版) | |||||||||||||||||||
| DecaPSU供电电源 DecaPSU Power Supply Unit | ||
| DecaPSU是低噪音、机架式、交流线路供电电源和模拟接口，最多可接10个三轴磁场探头
典型应用：1、Multi-sensor cancellation systems; 2、任意需要单一电源供应多个固定分布式探头的场合。 |
 |
|
| 产品资料下载↓↓ DecaPSU(中文版) DecaPSU(英文版) | |||||||||||||||||||

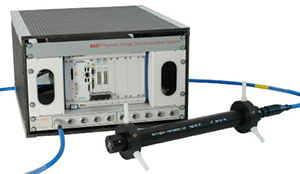

| DAS1 数据采集系统 DAS1 Magnetic Range Data Acquisition System | ||
| DAS1 数据采集系统是多功能高性能的多传感器数据采集组件，包括了模拟调节，18位模数转换，以及可运行数据分析软件的强力内置电脑等功能。该系统适用于大量的传感器阵列，可对自含组件中多系列传感器的测量结果进行采样、记录、处理和显示。
该模块系统装在坚固的便携式19英寸架式外壳内，内含基于PXI系统电脑的底架和模数转换模块，以及巴廷顿可编程的Decaport模拟接口模块。标准支架含有一或两组Decaport 模拟接口模块，但更大的支架可容纳多达16组Decaport模拟接口模块，使其可同时支持多达160个的三轴磁场传感器。该组件支持运行Windows XP系统，使其可在工作系统中快速创建基本的LabVIEW应用。 典型应用：圈定陆地和海洋磁场特征范围；如EM研究等地球物理方法的传感器阵列监测。 |
 |
|
| 产品资料下载↓↓ DAS1(中文版) DAS1(英文版) | |||||||||||||||||||
