电流传感器

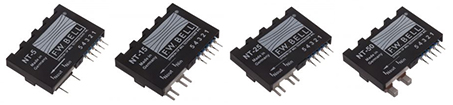

 NT超薄系列电流传感器
        NT系列超薄型电流传感器是世界上最轻最薄的电流传感器,可以精确测量交流和直流电流,精度可以达到0.3% , 并提供被测电流和输出信号之间的电气隔离。NT系列电流传感器精度高,响应快,交直流通用。它采用厚膜集成工艺制造,体积小,质量轻,可直接安装在PCB板上。
型号 NT-5 NT-15 NT-25 NT-50
额定电流(A rms) 5 15 25 50
峰值电流(±A)     15 45 75 150
额定输出(±V)      ±2.5 ±2.5 ±2.5 ±2.5
电源(±V dc)        12-15 12-15 12-15 12-15
绝缘强度(±KV)    4 4 4 4
英文产品资料下载↓↓  NT超薄系列电流传感器
 CLN-500闭环霍尔效应电流传感器
        型号为CLN-500的电流传感器是闭环霍尔电流/电压传感器,能够精确测量直流和交流的电流或者电压,并提供被测电流或电压和输出信号之间的电气隔离。
        ◆额定电流(IN):500A rms
        ◆测量范围:0 ±1200A
        ◆感应电阻:详见产品资料;
        ◆标称模拟输出电流:100 mA
        ◆匝数比:1 : 5000
        ◆整体精度(25摄氏度):±0.5% of IN
        ◆电源电压(VDC)±15 至 ±24(±5%)
        ◆(载流导体和传感器的输出之间)绝缘强度:6 kV rms/50 Hz/1 min
产品资料下载↓↓  CLN-500(中文版)    CLN-500(英文版)

      CLN-500的精度-动态性能:
        ◆零电流偏移量(25摄氏度):±0.2 mA max.
        ◆偏移电流的温度漂移(0 ℃- +70 ℃):±0.2 mA typ., ±0.3 mA max.
        ◆线性度:优于±0.1%
        ◆响应时间:小于1μs
        ◆di/dt accurately followed: 优于50A/μs
        ◆带宽:0 100kHz(-1dB)
      CLN-500电流传感器的应用场合如下:
        ◆电机的变速驱动
        ◆测量和控制系统
        ◆焊接设备
        ◆过流保护
        ◆电源设备
        ◆功率半导体的保护
   CLSM系列闭环霍尔效应电流传感器
        CLSM系列电流传感器是是闭环霍尔电流传感器,精确测量直流和交流的电流或者电压,并提供被测电流或电压和输出信号之间的电气隔离。
型号 额定电流 (A) 电源电压 (Vdc) 额定输出 (mA) 被测电流
类型
频率响应(从DC — __) 综合精度
(25℃)
工作温度
(℃)
孔径
(mm)
   CLSM-05MA 5 ±12 — ±18 25 AC/DC 100Hz ±0.5% -40 — +85 None
   CLSM-10MA 10 ±12 — ±18 25 AC/DC 100Hz ±0.5% -40 — +85 None
   CLSM-25 25 ±12 — ±18 25 AC/DC 200kHz ±0.5% -40 — +85 None
   CLSM-25MA 25 ±12 — ±18 50 AC/DC 200kHz ±0.5% -40 — +85 None
   CLSM-50 50 ±12 — ±18 50 AC/DC 100kHz ±0.5% -25 — +85 13 X 6.5
   CLSM-50S 50 ±12 — ±18 50 AC/DC 200kHz ±0.5% -25 — +85 16 X 7
   CLSM-50MT 50 ±15 — ±18 50 AC/DC 250kHz ±0.5% -25 — +85 20.6 X 10.5
   CLSM-100MT 100 ±15 — ±18 50 AC/DC 250kHz ±0.5% -25 — +85 20.6 X 10.5
   CLSM-50LA 50 ±15 — ±18 50 AC/DC 200kHz ±0.5% -40 — 85 20.2 X 10.2
   CLSM-100 100 ±15 — ±18 50 AC/DC 250kHz ±0.5% -25 — +85 13 X 6.5
   CLSM-100S 100 ±12 — ±18 50 AC/DC 200kHz ±0.5% -25 — +85 16 X 7
   CLSM-100LA 100 ±15 — ±18 50 AC/DC 200kHz ±0.5% -40 — +85 20.2 X 10.2
   CLSM-200LA 200 ±15 — ±18 50 AC/DC 150kHz ±0.5% -40 — +85 20.2 X 10.2
   CLSM-300 350 ±15 — ±18 100 AC/DC 150kHz ±0.5% -25 — +85 直径为20
   CLSM-1000 1000 ±15 — ±18 150 AC/DC 100kHz ±0.5% -25 — +85 直径为40
   CLSM-1000B 1000 ±15 — ±24 250 AC/DC 100kHz ±0.5% -40 — +70 直径为40
   CLSM-2000 2000 ±15 — ±24 400 AC/DC 100kHz ±0.5% -25 — +85 直径为40
中文产品资料下载↓↓  CLSM系列电流传感器
